BIMFILM线上直播 | BIM在山区高速桥梁中的应用

2023-08-07浏览量：354

本期直播时间：2023.6.29

分享嘉宾：余建玉

企业单位：贵州公路工程集团有限公司设计分公司

职位：Bim设计所技术主管

分享主题：《BIM在山区高速桥梁中的应用》

相关PPT内容：https://docs.qq.com/slide/DR2hlaXZDSWxBeUNy

一、项目背景

毕节至兴义高速公路纳雍至晴隆段正式纳入国家高速公路横线G76（厦门—成都）的联络线（G7612）——纳雍至兴义高速公路，该联络线起于纳雍、经六枝特区、晴隆，终于兴义，依此连通杭瑞、厦蓉、沪昆和汕昆四条国家高速公路，形成我国西南地区一条重要的南北联络线。

其中，乌蒙山特大桥作为纳晴高速公路项目控制性工程之一，为跨越阿志河谷及两侧斜坡而建设，主桥结构采用上承式钢桁-混凝土组合拱桥。

牂牁江特大桥为主跨1080m的双塔单跨简支钢桁梁悬索桥，桥跨布置为：4m(桥台)+4x40m(装配式T梁)+1080m(钢桁梁悬索桥)+8x60m(钢—混组合梁)+3x40m（预应力砼现浇箱梁）+5m（桥台），全长1849m。

二、BIM应用情况

1、模型搭建

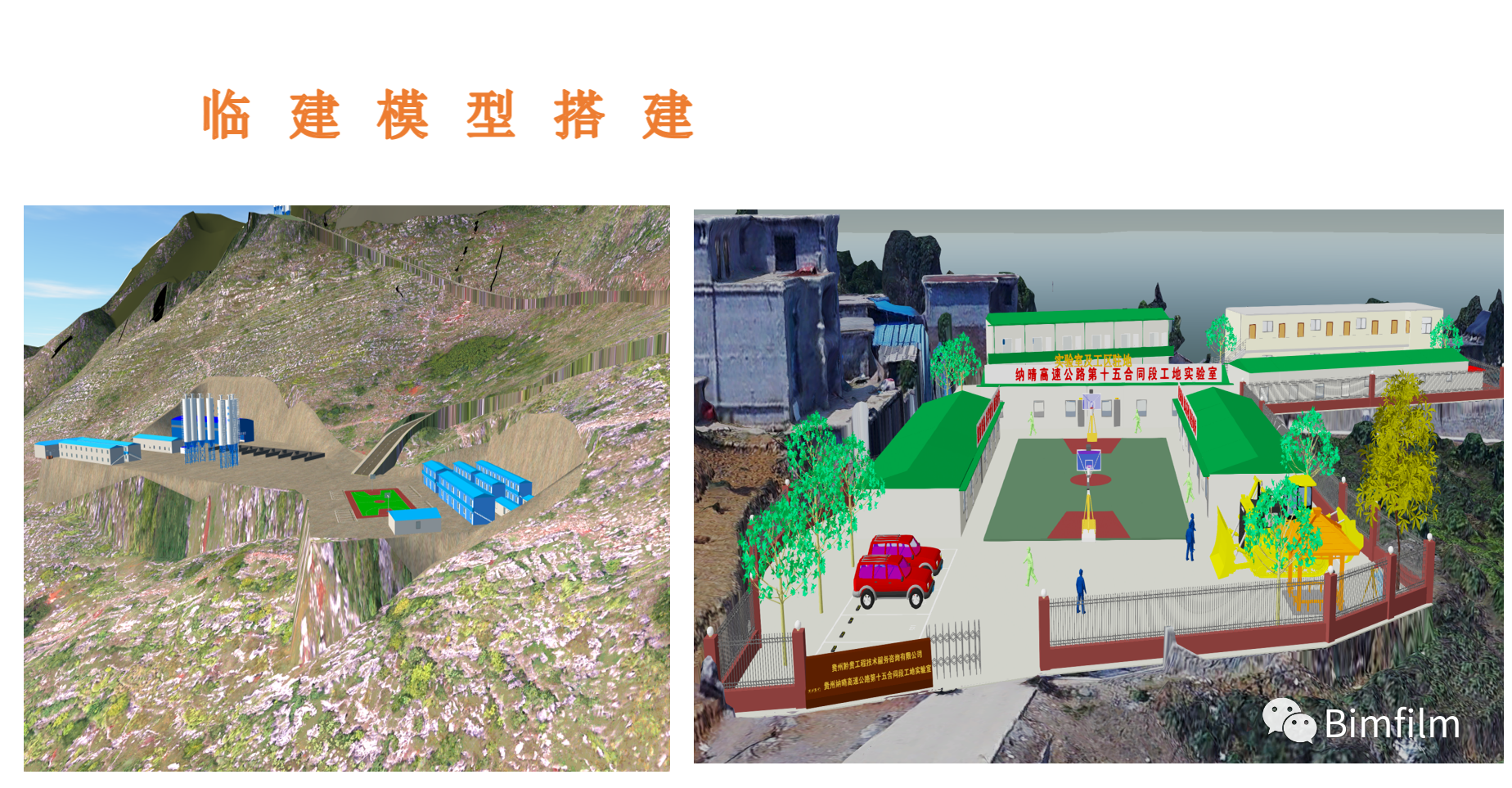

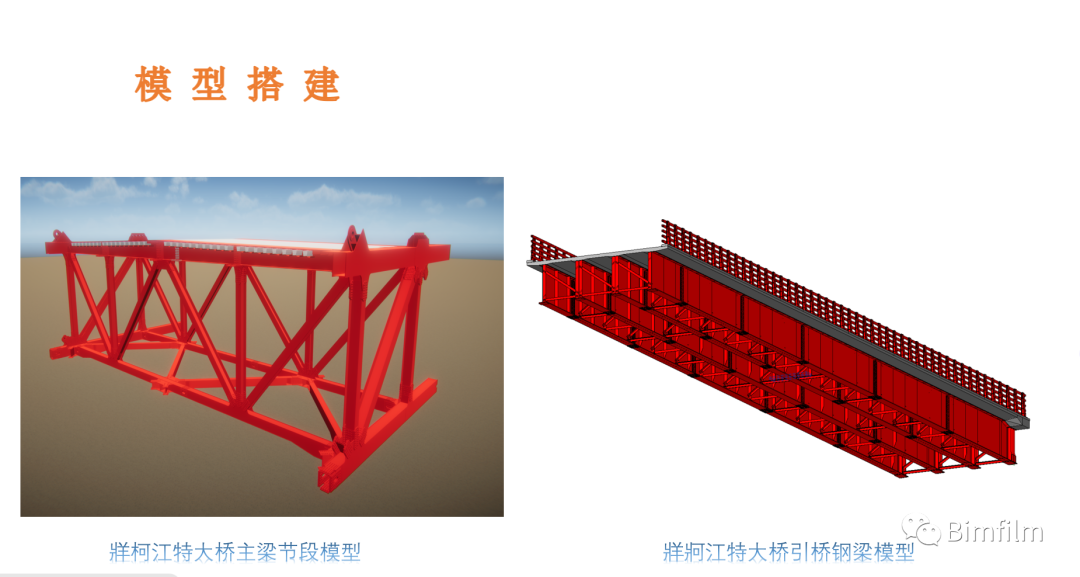

该项目主要涉及临建设施模型搭建，牂牁江特大桥、乌蒙山特大桥桥梁结构模型搭建。

模型制作由多钟软件及平台完成，该项目主要以Autodesk平台系列软件完成模型搭建。

2、电子沙盘制作

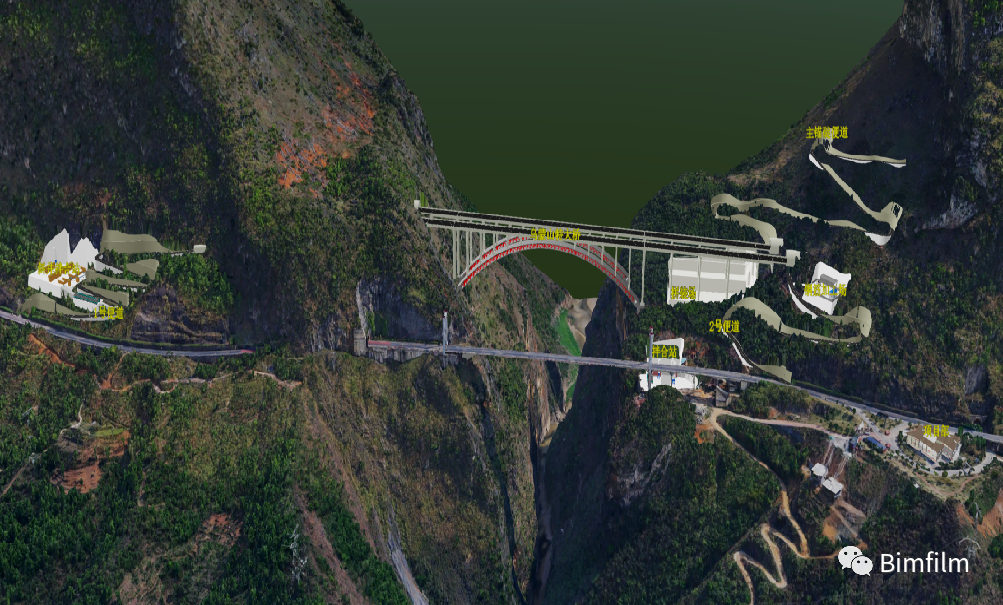

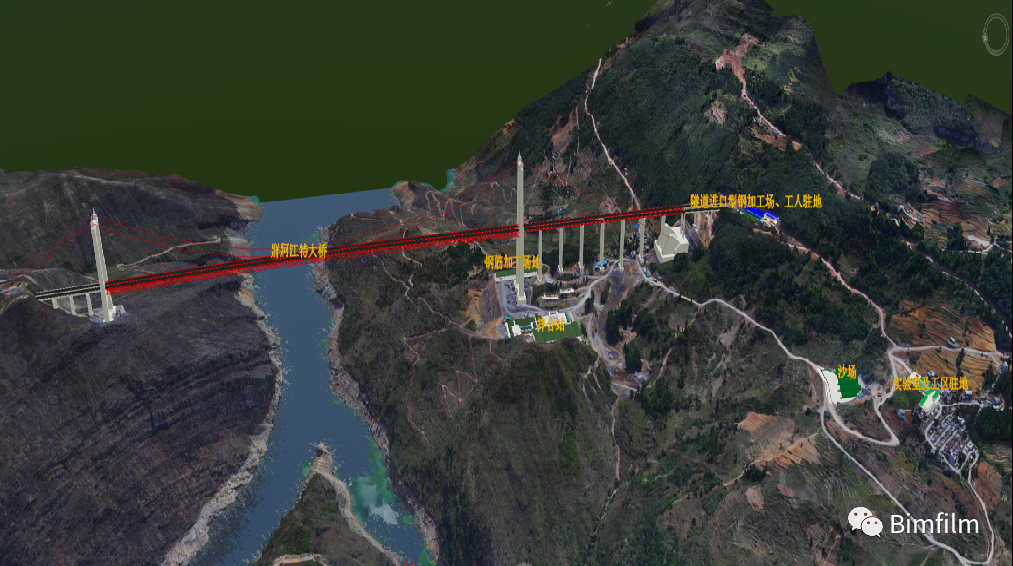

牂牁江特大桥，乌蒙山特大桥通过GIS+结构模型，利用专业软件进行合图处理，并生成电子沙盘，可任意视角观察，用于项目展示宣传等。

3、BIM应用带来的效果

（1）3D技术交底：

三维模型+工艺动画直观形象的体现二维图纸，用以指导施工及安全技术交底，可辅以信息化平台利用。

（2）设计变更及施工专项方案协同管理：

基于项目管理平台完成优化设计变更、施工专项方案审批流程及签认工作并存档。

（3）现场资料及竣工资料：

基于项目管理平台同步录入现场施工过程资料（报检验收，施工日志，质检记录，安全管理，实验检测，机械台班，劳务管理，物料管控等），实行平台上审核签认流程，最终形成完整项目管控资料,同时完成竣工资料编制。

（4）碰撞检查：

通过碰撞检查，减少图纸、施工方案“错、缺、漏、碰”现象的发生，节约工期、减少返工；

（5）信息化平台：

结合集团信息中心智慧工地管理系统，围绕人、机、料、法、环等关键要素，结合不同需求，构建施工现场一体化管理解决方案，提高施工现场决策能力合管理效率，实现数字化，精细化，智能化。

以上，就是本次余总分享的主要内容。
